Un câble coaxial est un câble électrique utilisé pour transporter des signaux à haute fréquence, tout en limitant les pertes et les interférences électromagnétiques. Il est largement employé dans les systèmes de télécommunication, de télévision, de radio, de vidéo, de réseaux câblés et d’applications numériques comme l’internet haut débit.
Infographie interactive : Câble coaxial – Couches, types de blindage & impact sur la qualité
Cliquez ou tabulez sur une couche pour en connaître la description détaillée.
Types de blindage et protection contre les interférences
Impact du blindage sur la qualité du signal
Un blindage efficace réduit les interférences électromagnétiques, assurant un signal plus stable et moins de pertes.

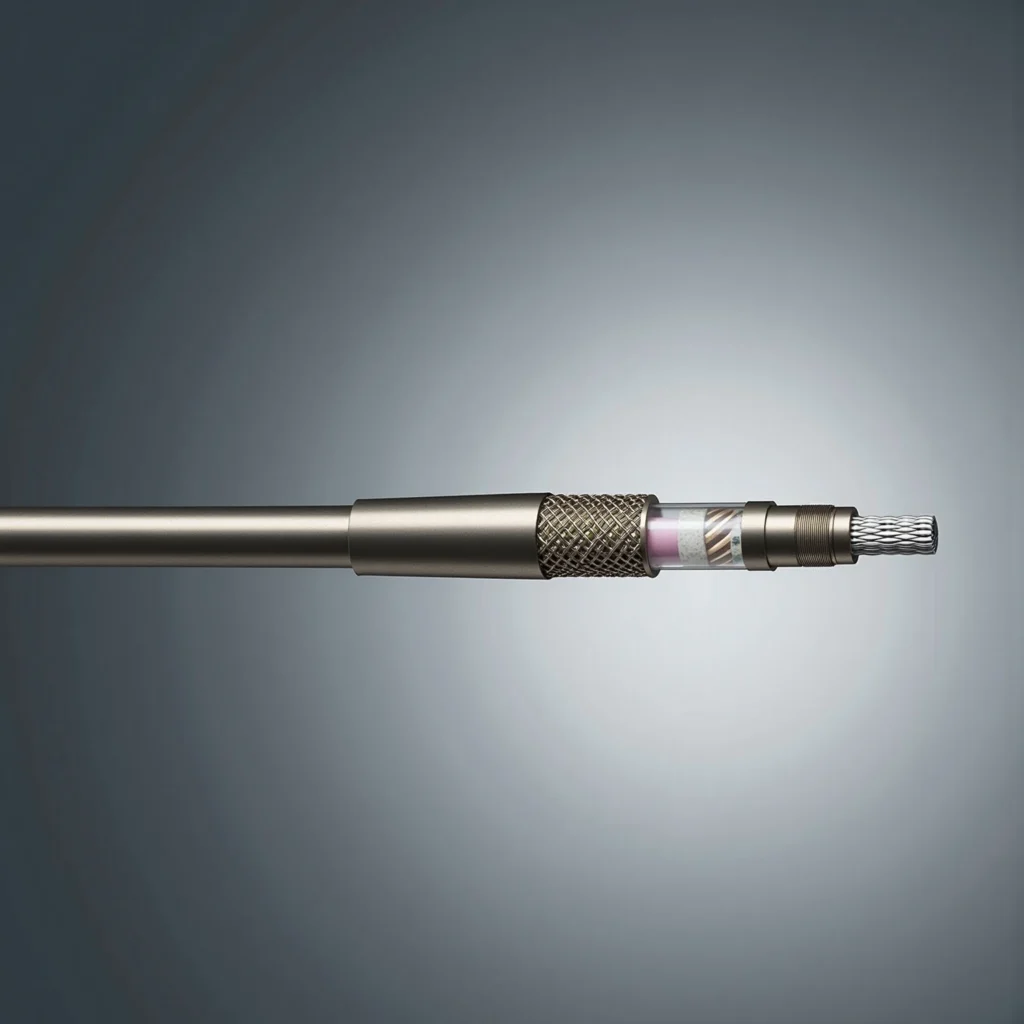

Structure et composition
Le câble coaxial est constitué d’une structure concentrique, composée de plusieurs éléments essentiels :
- Conducteur central (ou âme) : généralement en cuivre, parfois en aluminium, il transporte le signal électrique.
- Couche isolante diélectrique : souvent en polyéthylène, elle maintient une distance constante entre le conducteur central et le blindage.
- Blindage métallique : il peut être simple, double blindage, voire triple blindage, et est constitué de tresse de fil métallique (cuivre ou aluminium). Il protège contre les interférences électromagnétiques externes.
- Gaine extérieure : en plastique solide, elle protège l’ensemble du câble contre l’usure et les agressions de l’environnement extérieur.
Cette structure coaxiale permet une transmission stable du signal sur une longue distance, avec une faible perte de signal.
Comment fonctionne un câble coaxial ?
Un câble coaxial transmet des signaux analogiques ou numériques grâce à son conducteur interne, tout en maintenant l’intégrité du signal via sa couche isolante et son blindage.
Sa caractéristique principale est son impédance constante, généralement de 50 ohms (utilisation en radiofréquence) ou 75 ohms (usage en télévision et vidéo). Cette impédance permet une connexion optimisée entre les appareils (téléviseurs, box internet, amplificateurs, etc.) et réduit les risques de réflexion ou d’atténuation du signal.
Grâce à ses matériaux conducteurs et à sa forme concentrique, le câble coaxial est particulièrement performant pour la transmission de signaux à haute fréquence, tout en restant facile à installer.
Propriétés physiques et électriques des matériaux composant le câble coaxial
Les matériaux utilisés dans la fabrication d’un câble coaxial jouent un rôle essentiel dans la transmission de l’information et la résistance aux interférences électromagnétiques. Chaque couche du câble – du conducteur interne à la gaine extérieure – est constituée de matériaux sélectionnés pour leurs propriétés électriques et mécaniques.
1. Conductivité
Le conducteur central (souvent en cuivre ou en aluminium) est la partie conductrice principale, responsable de la transmission des signaux vidéo, audio, ou de données à haute vitesse. Une mesure précise de la conductivité est cruciale pour garantir une perte de signal minimale et une communication stable dans les applications coaxiales radiofréquence, comme les signaux de télévision ou les systèmes large bande.
2. Permittivité
La couche isolante, généralement en polyéthylène expansé ou en téflon, est choisie en fonction de sa permittivité diélectrique. Ce paramètre influence directement la vitesse de propagation du signal dans le câble coaxial, et donc les performances globales. Une faible permittivité permet d’améliorer la qualité du signal, en réduisant les pertes capacitives.
3. Résistance et blindage
Le blindage métallique, qui entoure la couche isolante, est une grande partie de la structure du câble. Il est souvent fabriqué en tresse de cuivre ou en aluminium, et peut être simple, double, voire triple selon le type de câble coaxial. Il agit comme une barrière contre les interférences et maintient l’intégrité des signaux internes. Cette caractéristique est particulièrement importante dans les environnements à forte pollution électromagnétique.
4. Influence sur les applications
Les spécifications techniques (telles que l’impédance caractéristique, généralement de 50 ou 75 ohms selon l’application), ainsi que les dimensions internes et externes, permettent d’adapter le câble aux besoins spécifiques des systèmes : télévision, réseau internet, coaxial semirigide pour des usages industriels, ou câble large bande pour la communication numérique à très haute vitesse.
La qualité des matériaux et leur influence directe sur les performances du câble ne sont pas une simple question technique. C’est une recommandation essentielle à prendre en compte au moment de choisir un câble ou d’ajouter au panier un modèle spécifique. Placer le bon câble au bon endroit, avec les spécifications adéquates, garantit la fiabilité de la ligne de communication et la performance du système.
Quels sont les types de câbles coaxiaux ?
Il existe différents types de câbles coaxiaux, chacun adapté à une application spécifique, selon la fréquence, la distance, la qualité du signal, ou encore le diamètre extérieur du câble.
Câble coaxial simple
Idéal pour les installations classiques de télévision ou de satellite. Ce type de câble est souvent utilisé pour relier une antenne à un téléviseur via une prise coaxiale.
Câble coaxial double
Composé de deux couches de blindage métallique, il offre une meilleure isolation contre les interférences. Recommandé pour les systèmes de vidéosurveillance ou les environnements électromagnétiques complexes.
Câble coaxial semi-rigide
Utilisé dans des applications techniques ou industrielles, il est constitué d’une gaine en métal rigide. Il offre une impédance caractéristique très stable, mais est moins flexible que les modèles classiques.
| Type de câble | Largeur de bande (Mbps / Gbps) |
Distance maximale (mètres) |
Coût estimatif (€/mètre) |
Immunité aux interférences | Complexité d’installation |
|---|
Quel est le meilleur câble coaxial ?
Comment choisir un bon câble ?
Le meilleur câble coaxial dépend de votre usage (télévision, satellite, internet, audio/vidéo, etc.), de la longueur du câble, du type de connecteur (connecteur BNC, adaptateur femelle à femelle, connecteur de type F, etc.), et de la fréquence du signal.
- [CÂBLE COAXIAL OPTIMISÉ] Le cœur multi-brins en cuivre torsadé du câble coaxial de FosPower est entouré d’une gaine diél…
- [CÂBLE SOLIDE ET RÉSISTANT] Conducteurs en Cuivre désoxygéné (OFC) et double blindage pour une transmission du signal au…
- [CODAGE COULEUR]La prise jack /adaptateur a une base orange visible pour aider les utilisateurs dans les branchages diff…
Rapport qualité-prix
En France, les modèles les plus appréciés sont ceux à triple blindage, avec une impédance de 75 ohms, idéals pour la télévision par câble, le home cinéma ou les signaux de haute définition. Les avis laissés en France soulignent la performance de marques telles que Belden, Hirschmann ou Triax, notamment pour les câbles RG6.
Pour un haut débit internet, un bon rapport qualité prix est souvent trouvé dans des câbles avec une âme en cuivre massif, une isolation en polyéthylène expansé, et des connecteurs femelle à mâle bien sertis.
Comment installer un câble coaxial ?

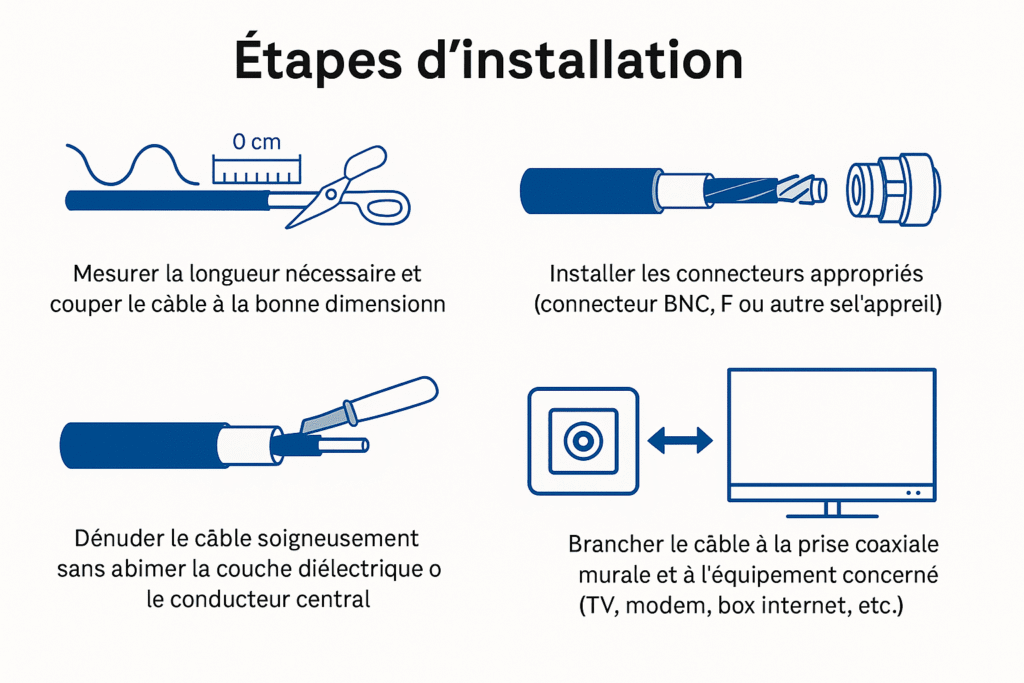

Étapes d’installation
- Mesurer la longueur nécessaire et couper le câble à la bonne dimension.
- Dénuder le câble soigneusement sans abîmer la couche diélectrique ou le conducteur central.
- Installer les connecteurs appropriés (connecteur BNC, F ou autre selon l’appareil).
- Brancher le câble à la prise coaxiale murale et à l’équipement concerné (TV, modem, box internet, etc.).
Recommandations techniques
- Assurer une connexion solide pour éviter les pertes de signal.
- Vérifier l’impédance pour qu’elle corresponde à celle de vos appareils (souvent 75 ohms).
- Éviter les pliures et maintenir un diamètre extérieur constant pour ne pas affecter la transmission.
Conclusion
Le câble coaxial reste une solution fiable, économique et polyvalente pour transmettre des signaux audio, vidéo et internet avec faible perte, même sur de longues distances. Bien que concurrencé par la fibre optique et le câble Ethernet dans certains domaines, il reste essentiel dans de nombreuses applications de télécommunication et de haute fréquence.
Prenez en compte la structure, les matériaux, le type de câble, et l’impédance caractéristique pour choisir le modèle adapté à votre besoin. Pour la haute qualité, préférez des câbles coaxiaux double ou triple blindage, avec âme en cuivre, et des connecteurs robustes.
